Coriolis massa oqimini o'lchash
Coriolis massa oqim o'lchagichlarisanoat suyuqliklarini o'lchash bo'yicha texnologiyaning eng yuqori cho'qqisini oling. Neft va gaz, oziq-ovqat ishlab chiqarish va farmatsevtika kabi ko'plab sohalarda samaradorlik, xavfsizlik, aniqlik va xarajatlarni nazorat qilish muhim ahamiyatga ega. Oqim dinamikasining misli ko'rilmagan tushunchasi ham ularning mashhurligining sababi bo'lib, bosim va haroratga asoslangan bilvosita hisob-kitoblarni emas, balki to'g'ridan-to'g'ri massa oqimini o'lchaydi. Qiyin ob-havo yoki ishlov berish sharoitida real vaqt rejimida aniq o'qishlarni ta'minlaydigan qurilma, ayniqsa, murakkab o'zgaruvchilar bilan kurashayotgan tarmoqlar uchun o'yinni o'zgartiruvchi narsa emas.
Massa oqimi o'lchagich nima?
Ommaviy oqim o'lchagich butun ishlab chiqarish jarayonini buzmasdan quvur orqali o'tadigan suyuqlikning oqim tezligini o'lchash uchun ishlatiladi. Bu vaqt birligida quvur liniyasi orqali massa jo'natishini o'lchaydi. Ommaviy oqimni o'lchash ko'pgina retsept formulalari, materiallar balansini aniqlash, hisob-kitob qilish va tegishli tarmoqlarda saqlashni o'tkazishning muhim asosi hisoblanadi. Bunday ilovalarda ishonchlilik va aniqlik katta ahamiyatga ega.
Mass oqim o'lchagich qanday ishlaydi?
Massani o'lchashda qo'llaniladigan ikki xil texnologiya inertial va termaldir. Sobiq inertiya o'lchagich Coriolis effektiga tayanadigan Coriolis oqim o'lchagichlari sifatida tanilgan. Quvurdan o'tadigan suyuqliklar quvurga ko'rinadigan aylanishning mexanik kiritilishi bilan Koriolis tezlashishiga duchor bo'ladi. Suyuqlik oqimi jarayonida hosil bo'ladigan og'ish kuchi o'lchangan massa oqimining funktsiyasi bo'ladi.

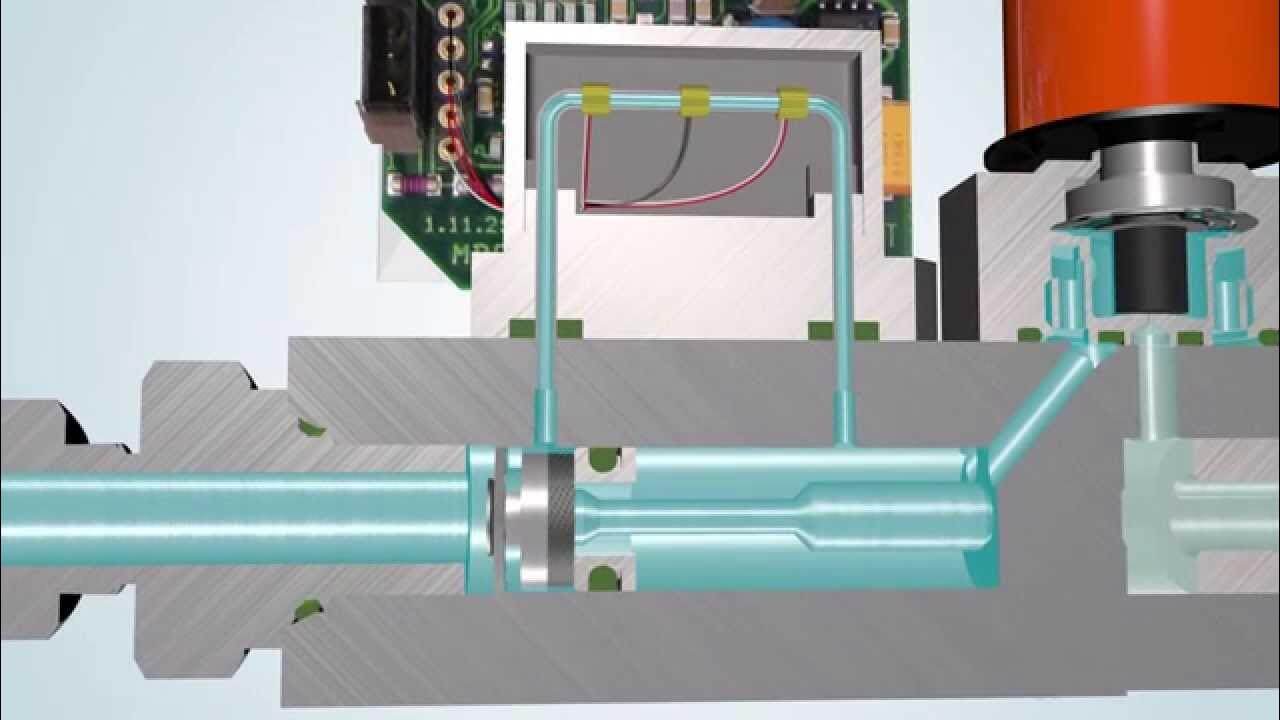

Keyinchaliktermal massa oqimi o'lchagichgazlar va suyuqliklarning oqim tezligini to'g'ridan-to'g'ri o'lchash. Oqim oqimiga ma'lum miqdordagi issiqlikni kiritish yoki probni doimiy haroratda ushlab turishdan qat'i nazar, termal massa oqimi o'lchagich ikkita harorat sensori va elektr isitgich bilan ishlaydi. Yuqoridagi paragraf tushuntiraditermal massa oqimi o'lchagich qanday ishlaydi.
Massa oqimi o'lchagichning printsipi nima?
Mass oqim o'lchagichlari vaqt birligida ma'lum bir nuqtadan oqib o'tadigan moddaning massasini o'lchashga qaratilgan. Ammo ular termal, Koriolis, ultratovush yoki vorteks kabi maqsadli aniq o'lchovlar uchun texnologiyalarda farqlanadi. TheCoriolis massa oqimi o'lchagichaniqligi va ishonchliligi uchun eng mashhur oqim o'lchagichlardan biridir.
Ommaviy oqim o'lchagichlarning aniqligi va diapazoni
Ajoyib aniqlik va takrorlanuvchanlik tufayli, ommaviy oqim o'lchagichlar aniqlikka ahamiyat beradigan sohalarda afzal ko'riladi. Ommaviy oqim o'lchagichlarning diapazoni ular o'lchashi mumkin bo'lgan maksimal diapazonni anglatadi. Ommaviy oqim o'lchagichning diapazoni umuman uning noto'g'riligiga teskari proportsionaldir. Bunday munosabatlarning sabablari keng diapazonli oqim o'lchagichlari bilan jihozlangan ovozni o'chirish sezgirligi sensorlarida yotadi, ular yuqori sezuvchanlik bilan tor diapazonli oqim o'lchagichlar kabi sezgir emas.
Oqim o'lchagichlarning mos diapazonini qanday tanlash mumkin?
Amaliy qo'llanmalar asosida mos oqim o'lchagichni tanlashda suyuqlik turi, oqim diapazoni, aniqlik, harorat va bosim kabi omillarni hisobga olish kerak. To'g'ri to'liq diapazonni tanlashdan oldin, birinchi navbatda, oqim diapazoni aniqlanishi kerak. Oqim diapazoni kichik bo'lsa, yuqori aniqlik uchun kichik diapazonli massa oqim o'lchagichlari afzallik beriladi. Bundan tashqari, atrof-muhit harorati va bosimi yakuniy aniqlikka ta'sir qiluvchi qo'shimcha omillardir. Yuqori harorat va bosimga bardosh bera oladigan massa oqimi o'lchagich, agar harorat va bosim yuqori bo'lsa, tanlov qilishda ustuvor ahamiyatga ega.
Lonnmeter'dan Coriolis massa oqim o'lchagichlari 100: 1 gacha bo'lgan massa oqimi oralig'ida 0,1% - 0,05% noaniqlikni taklif qiladi. Egri quvurlarning diapazoni to'g'ri quvurli o'lchagichlarga qaraganda kengroqdir. Hisoblagichning umumiy xatosi ham asosiy noaniqlikdan, ham nol o'tish xatosidan iborat bo'lib, bu nol oqim holatida tartibsiz signal chiqishining o'zgarishi hisoblanadi. Nolinchi siljish xatosi xatoning asosiy sababi bo'lib, odatdagi o'lchov tezligining 1% -2% ni tashkil qiladi.
Ba'zi ishlab chiqaruvchilar umumiy aniqlikni yuqori oqimlar uchun oqim tezligining ulushi va oqim tezligining ulushi, shuningdek, nol siljish xatosi ko'rinishida tasvirlaydi. Ayyorlik uchun taqqoslashda texnik xususiyatlarni ko'rib chiqish juda muhimdir.
Massa oqimi o'lchagichlarning ilovalari va cheklovlari
Ommaviy oqim o'lchagichlari atrof-muhit o'zgaruvchilari, o'qishlar, hisoblash ta'siriga moyil bo'ladi; xatolarni sozlash uskunaning potentsial shikastlanishiga, samaradorlikning pasayishiga va aniqlikning pasayishiga olib kelishi mumkin. Mass oqim o'lchagichlarda quyidagi muammolar yuzaga kelishi mumkinligini ko'rib chiqing:
No.1 Aniqlash uchun oqim tezligi oshsa, bosim tushishi mumkin;
No2 Coriolis hisoblagichlari boshqa oqim o'lchagichlarga qaraganda qimmatroq. Va ularni kattaroq o'lchamdagi quvurlarga qo'llash mumkin emas edi.
№3 To'yingan gazlardagi namlik kondensatsiyasi past ko'rsatkichlarga va mos keladigan korroziyaga olib kelishi mumkin.
№ 4 Sensor ustidagi qoplama yoki materialning to'planishi issiqlik uzatish samaradorligiga ta'sir qiladi.
Yuqori boshlang'ich narxga qaramay, aniqlik, past texnik xizmat ko'rsatish va chidamlilikning uzoq muddatli afzalliklari Coriolis massa oqim o'lchagichlarini ko'plab sohalarda yaxshi yechim bo'lib qoldiradi. Massa, zichlik va haroratni to'g'ridan-to'g'ri va ishonchli o'lchash ularni neft, gazdan oziq-ovqat va ichimliklargacha ko'p qirrali qiladi.
Iltimos, biz bilan bog'laning va Coriolis massa oqim o'lchagichlarining ishonchli ishlab chiqaruvchisini topsangiz, to'g'ri massa oqim o'lchagichlarini tanlash uchun mutaxassislar bilan maslahatlashing. Yoki maxsus talablar bilan bepul taklif so'rang.
